傳感器&線纜

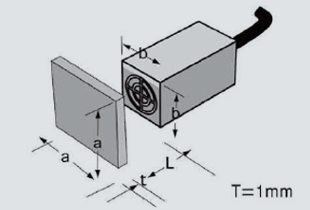

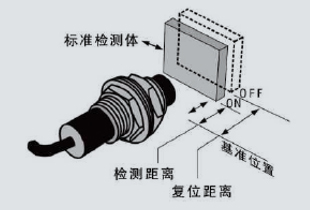

參數1標準檢測體
用指定的材料、尺寸、形狀來檢測接近傳感器基本性 能的檢測體，厚度 1 mm，邊長 1.5的正方形 Q235A 鋼板
參數2檢測距離Sn
檢測距離亦稱額定動作距離。使用標準檢測體所測 定的傳感器動作距離的準值, 也是銘牌的標定值。

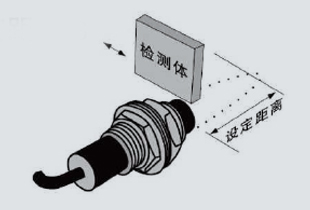

參數3設定距離s
也稱為工作距離，一般為檢測距離的 0.8 倍，在此距離內接近傳感器工作應不受溫度、電壓波動的影響而產生誤動作，安裝時傳感器與檢測體之間的間距必須控制在此數值內。

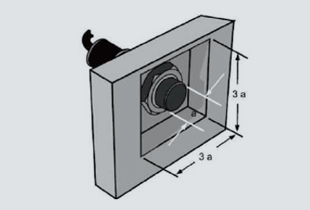

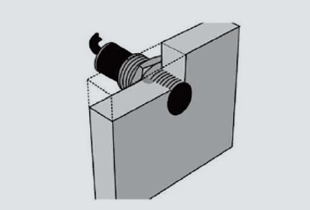

參數4齊平
帶屏蔽的傳感器，亦稱埋入式傳感器，當檢測平面四周有金屬材料時，傳感器的性能不受影響。
參數5非齊平
不帶屏蔽的傳感器，亦稱非埋入式傳感器，安裝時檢測面周圍需要有一個不影響傳感器性能的自由空間。

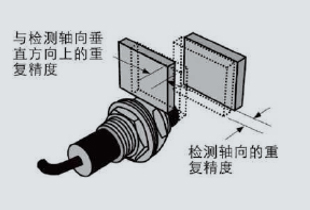

參數6重復精度
在環境溫度 15° C ~30°C之 間，供電電壓在額定值±5%內。連續 通電 8 小時后，用標準檢測體測得10次 動作距離。其中最大值定義為d2，最 小值為 d1，則重復精度為△=d2-d1

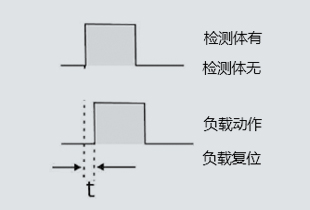

參數7響應時間
檢測體的到位或離位的瞬間與傳感器輸出信號相應發生翻轉的時間間隔。設定正方形檢測體的厚度為 1mm,然后改變其邊長來測定動作距離，結果可以得。
參數8檢測體大小與檢測距離的關系
出不同數值，當檢測體大于標準檢測體時，檢測距離幾乎不傳感器上標注的為標準檢測體的動作距離，但對于其他材質 的檢測物時，卻有著不同的衰減

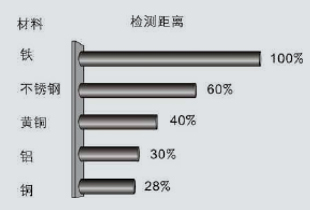

參數9檢測體材質與檢測距離的關系
檢測體材質與檢測距離的關系:鐵、不銹鋼、黃銅、鋁、銅

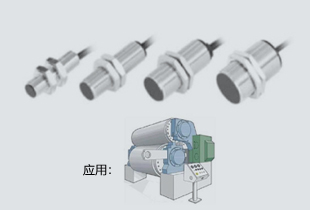

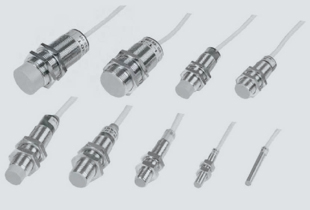

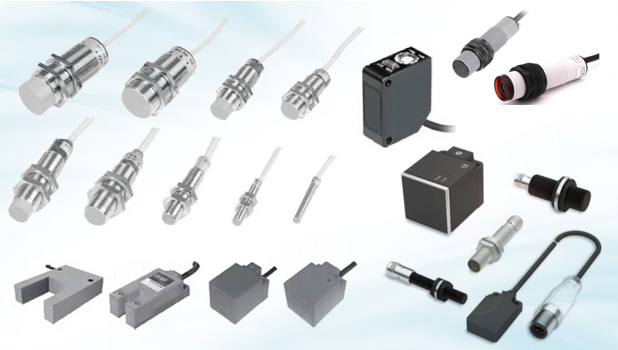

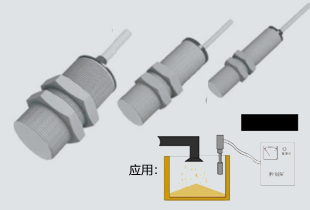

1電感式接近傳感器
過流保護功能（M12, M18, M30, DC 型）、IP65 防水結構（IEC 規格）、耐高溫（比傳統傳感器提高 30%,達到 100°C）

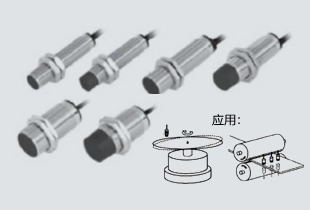

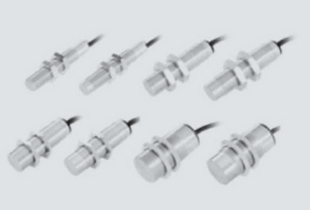

2電感式接近傳感器
電源反接保護功能、 過電流保護功能
3安全防爆接近傳感器
低電壓小電流設計、 電流適應于易燃易爆危險領域、 消耗：無衰減：^2. 2mA,衰減＜1mA 、 外殼材料：黃銅鍍鎳、防護等級 IP67
4全金屬接近傳感器
全不銹鋼殼體設計，抗沖擊力強、抗磁場干擾，高開關頻率，寬溫度范圍、防護等級 IP67(IEC)
5位移傳感器
輸出標準模擬信號 OTOV 或 4-20mA 具有浪涌、短路、反極性和過載保護、外殼材料：黃銅鍍鎳、防護等級 IP67

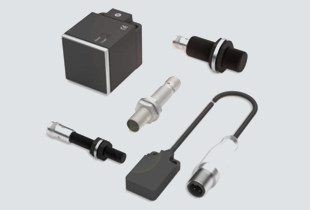

6耐焊接的電感式傳感器
識別金屬目標無衰減因素 ? 異常堅固，可耐受磁場與焊接飛濺物 ? 耐研磨介質和清潔劑 ? 提供不同的結構和尺寸

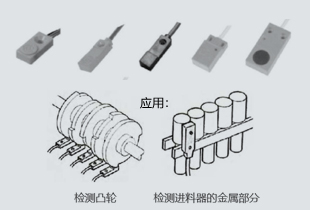

7扁形接近傳感器
響應快、頻率高、浪涌、反極性及過載保護功能、外殼材料：PBT、防護等級 IP67

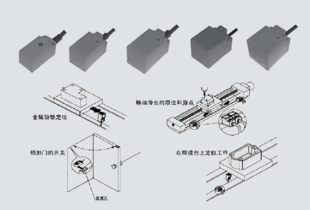

8方形接近傳感器
具有短路保護、過載保護及逆極性保護功能、能進行各種限位、計數控制，適用范圍廣，經濟耐用、防護等級 IP67

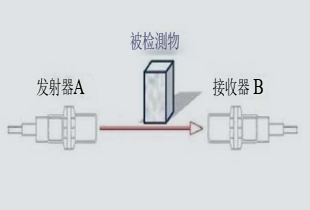

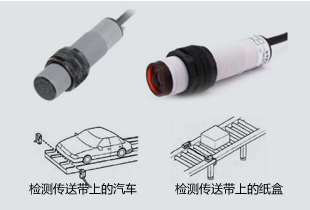

1對射式光電傳感器
發光器和收光器分別裝在檢測物通過路徑的兩側，檢測物通過時阻擋光路，收光器就動作輸出一個開關控制信號。

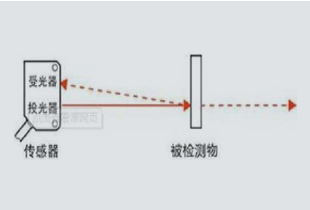

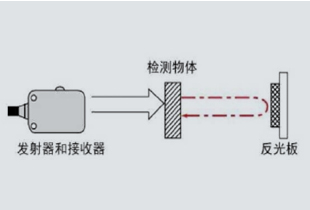

2反射式光電傳感器
正常情況下，發光器發出的光被反 光板反射回來，之后被收光器收到; 一旦光路被檢測物擋住，收光器收不到光時，就會動作并輸出一個開 關控制信號。
3漫反射式光電傳感器
正常情況下發光器發出的光收光器是找不到的。當檢測物通過時擋住了光,并把光部分反射回來，收光器就收到信號，輸出一個開關控制信號。
4柱形光電傳感器
采用先進的 SMT 貼片工藝，具有很高的可靠性；響應速度快，分辨能力高可調節距離，易于設置體積小、重量輕、安裝調試簡單；

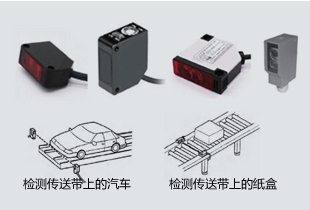

5方形光電傳感器
采用先進的 SMT 貼片工藝，具有很高的可靠性；響應速度快，分辨能力高；可調節距離，易于設置； 體積小、重量輕、安裝調試簡單；

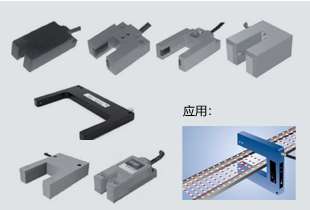

6槽形光電傳感器
采用先進的 SMT 貼片工藝，具有很高的可靠性；適用于檢測高速變化，分辨透明與半透明物體；可調節距離，易于設置；
Zv, \1/. 7女金元

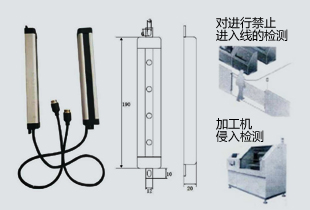

符合國際電工學會 IEC61496-1/2 標準； 外形小巧，采用鋁鑄合金外殼，非常堅固，輕巧；10/20/40mm 的多種規格分辨率； 電氣連接 4 針 M12 接頭

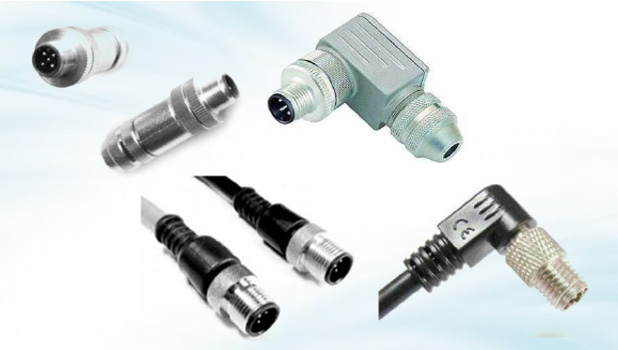

傳感器&線纜

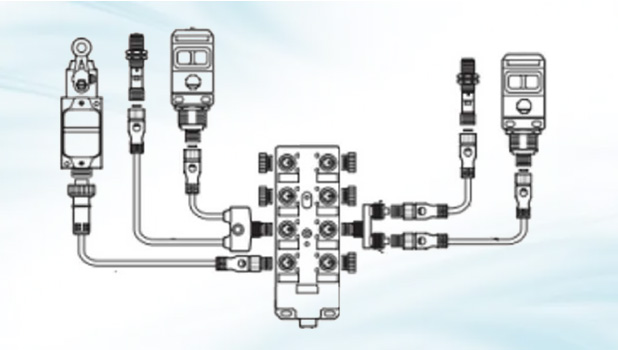

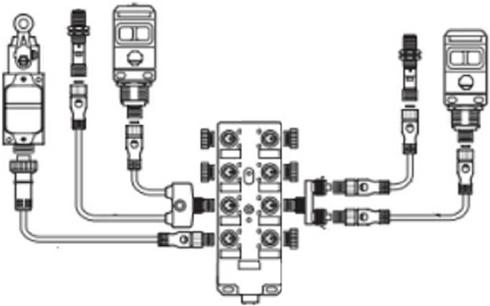

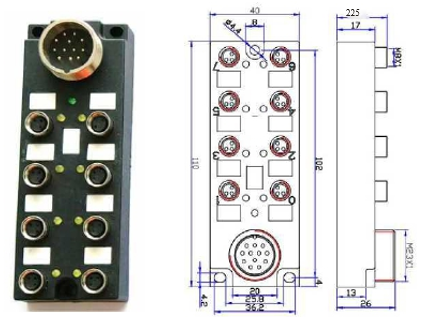

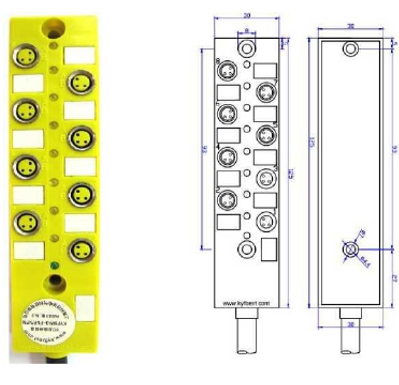

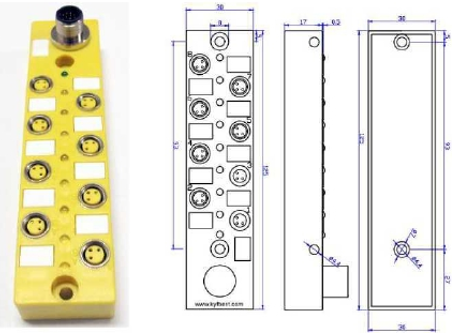

傳感器分線盒是工業連接器的一個種類，能夠有效將散亂的傳感器檢測信號進行集成再傳送到控制器中。 傳感器分線盒是將接入的一條電源或者數據通過分流轉換，可以輸出多條電流或數據信號的設備。常用有 PNP 型、NPN 型、電磁閥供電型、CAN 總線、DEVICENET 分配模塊等類型。 可接受多接口分線盒內部線路的定做，目前有 4 口座、8 口座、12 口座，最大信號支持 16 點信號通訊。產品適用于接近開關、光電開關、磁性開關、電磁閥等 武漢久拓JTA是專業的傳感器方案解決商，擁有 豐富的生產研發經驗，能夠?qū)崿F(xiàn)自行設計生產，產品技術 領先，性能結構優異。 |
|
|

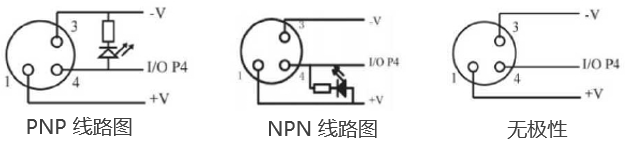

?功能特性 ?接線與接口定義  |
|
?功能特性 |
|
?功能特性 ?接線與接口定義 |
|
?功能特性 ?接線與接口定義
|

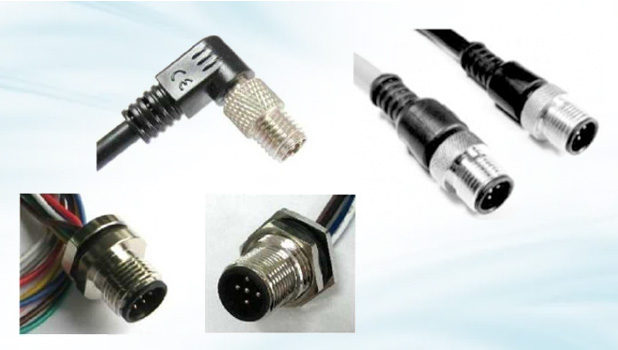

傳感器&線纜

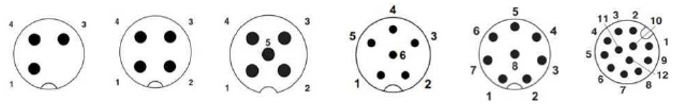

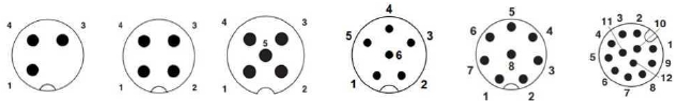

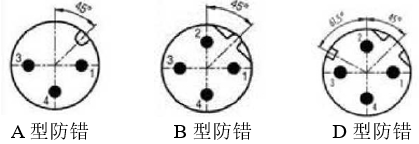

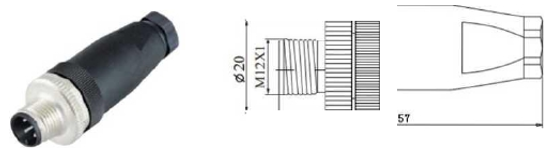

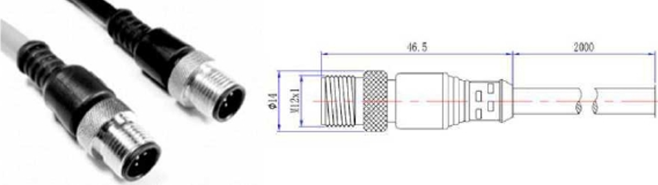

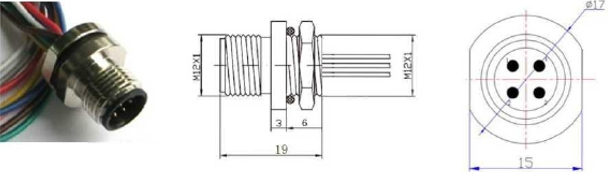

?端口插針排布（防插錯 A 型）
?功能特性防護等級：IP67；接觸件表面材料：金；連接類型：螺紋旋緊；機械壽命：大于 500 周期；沖擊電壓：接觸電阻：＜8mQ；絕緣電阻：N500MQ；工作溫度范圍：一 25°C ?+85°C；

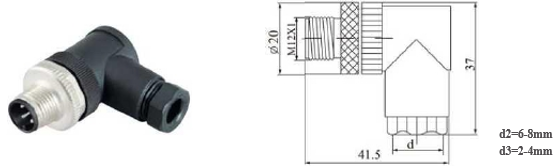

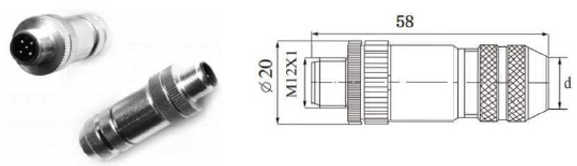

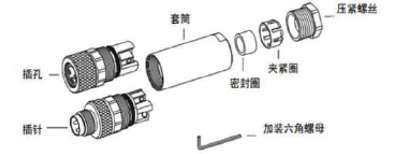

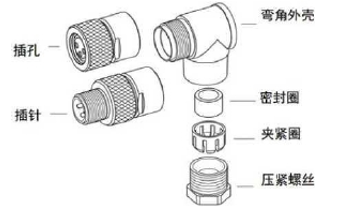

?結構部件

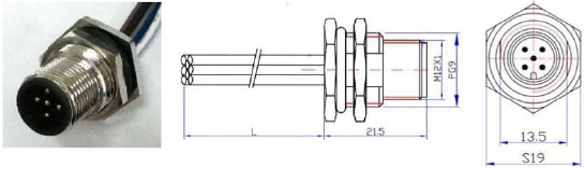

?端口插針排布（防插錯 A 型）
?功能特性：防護等級：IP67；接觸件表面材料：金；連接類型：螺紋旋緊；機械壽命：大于 500 周期；沖擊電壓：800V；接觸電阻：；絕緣電阻：N500MQ；工作溫度范圍：一 25°C ?+85 °C；
?結構部件
?端口插針排布（防插錯 A 型）
?功能特性：防護等級：IP67；接觸件表面材料：金；連接類型：螺紋旋緊；機械壽命：大于 500 周期；沖擊電壓：800V；接觸電阻：W8mQ；絕緣電阻：3500MQ；工作溫度范圍：一 25°C ?+85 °C；
?端口插針排布（防插錯 A 型）
?功能特性：防護等級：IP67；接觸件表面材料：金；連接類型：螺紋旋緊；機械壽命：大于 500 周期；沖擊電壓：800V；接觸電阻：；絕緣電阻：N500MQ；工作溫度范圍：一 25°C ?+85 °C；
傳感器&線纜

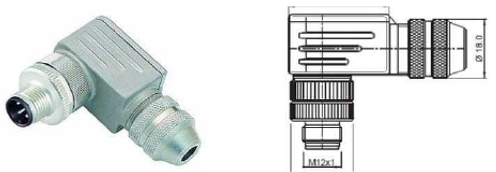

?端口插針排布（防插錯 A型）
?防護等級：IP67；接觸件表面材料：金；連接類型：螺紋旋緊；機械壽命：大于 500 周期；沖擊電壓：800V~2500V；接觸電阻：W8mQ；絕緣電阻：N500MQ；工作溫度范圍：一 25°C ?+85 °C；

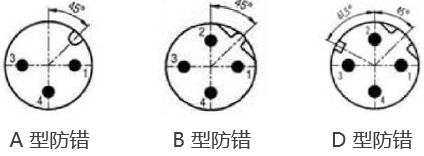

?防插錯孔位
?端口插針排布（防插錯 A型）
?功能特性：防護等級：IP67； 接觸件表面材料：金；連接類型：螺紋旋緊；機械壽命：大于 500 周期；沖擊電壓：800V~2500V； 接觸電阻：W8mQ；絕緣電阻：N500MQ；工作溫度范圍：一 25°C ?+85 °C；
? 防插錯孔位

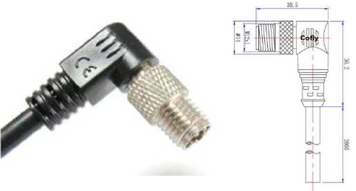

?端口插針排布（防插錯 A型）
?功能特性：防護等級：IP67； 接觸件表面材料：金；連接類型：螺紋旋緊；機械壽命：大于 500周期；沖擊電壓：800V~2500；接觸電阻：＜8mQ；絕緣電阻：N500MQ；工作溫度范圍：一 25°C ?+85°C；

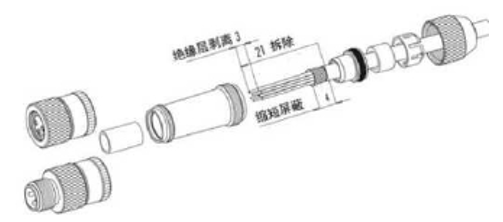

? 應用安裝
?端口插針排布（防插錯 A型）
?功能特性：防護等級：IP67； 接觸件表面材料：金；連接類型：螺紋旋緊；機械壽命：大于 500 周期；沖擊電壓：800V~2500V； 接觸電阻：＜8mQ； 絕緣電阻：N500MQ；工作溫度范圍：一 25°C ?+85 °C
? 應用安裝
